Компас артиллерийский

Компас артиллерийский

Артиллерийский компас - советский военный компас, предназначенный для нужд артиллерийских подразделений.

Наряду с компасом Адрианова он считался самым распространённым навигационным инструментом в вооружённых силах СССР.

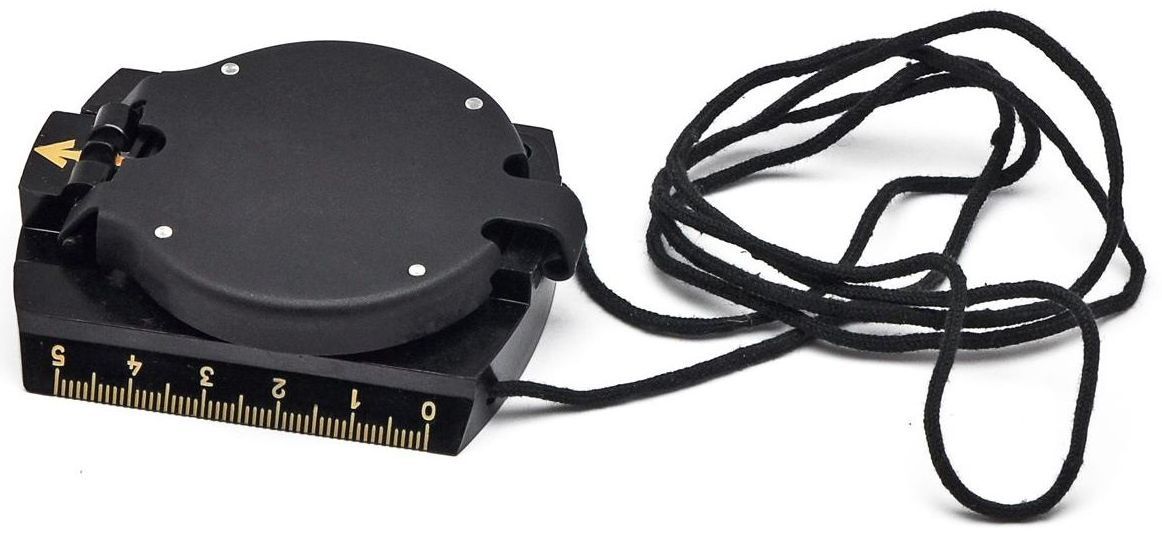

Компас оборудован длинным шнурком, позволяющим, носить его на шее.

Конструкция

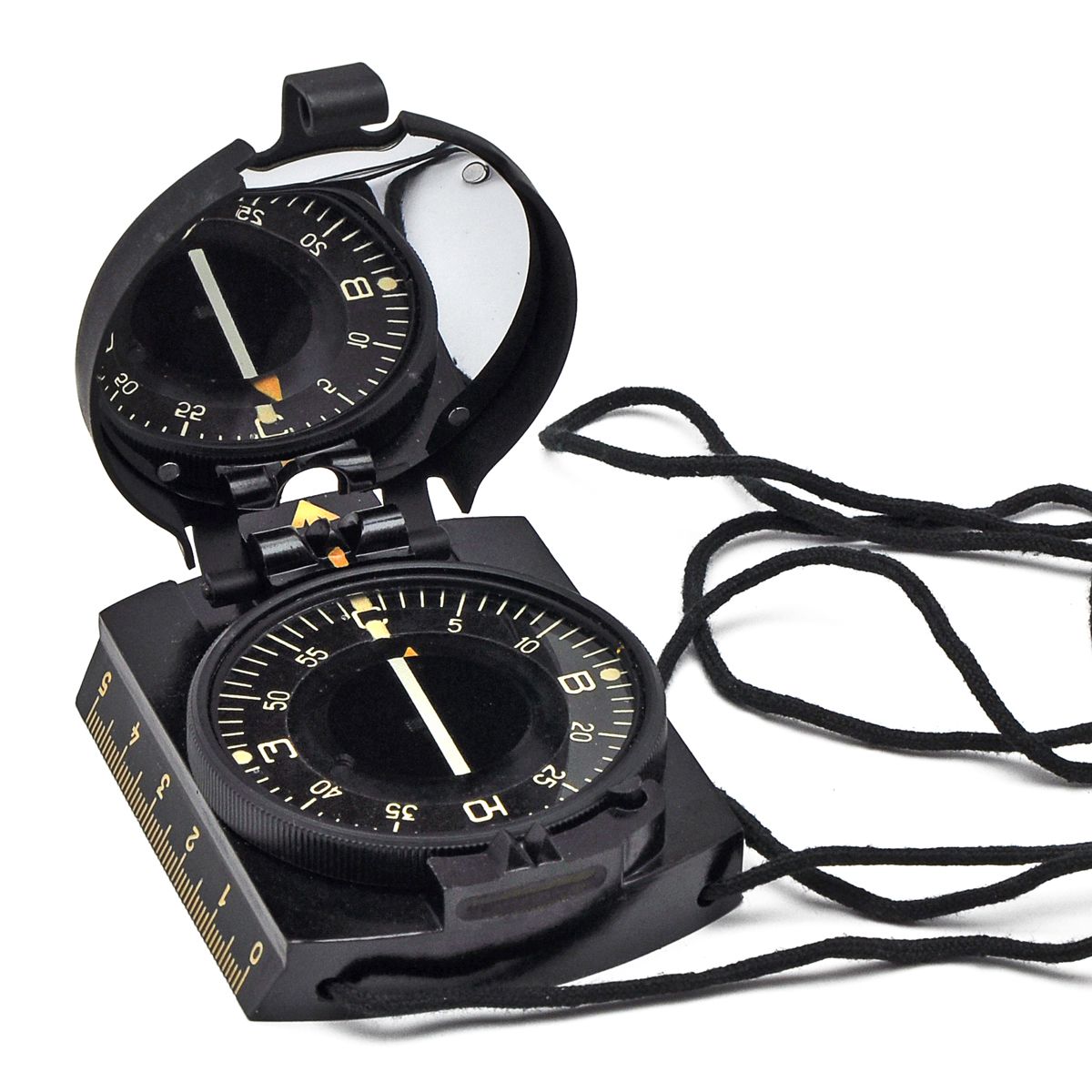

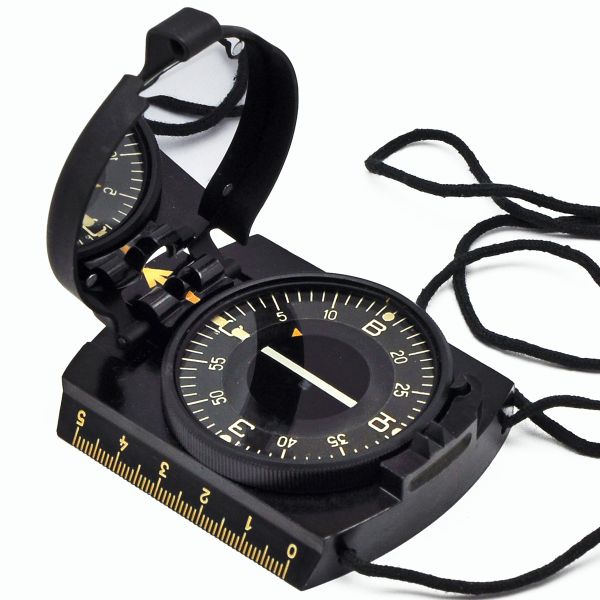

Конструкция компаса АК в целом аналогична конструкции компаса Адрианова, однако имеет ряд нововведений. В отличие от компаса Адрианова компас АК снабжён откидной предохранительной крышкой, на внутренней стороне которой имеется небольшое зеркало. Это зеркало может быть использовано при визировании для наблюдения за магнитной стрелкой и лимбом, что позволяет одновременно выверять ориентировку компаса и отсчитывать угол по лимбу. Визирная прорезь и мушка жёстко закреплены на корпусе компаса.

Кольцевой лимб компаса АК имеет шкалу, размеченную в тысячных с ценой деления, равной 100 тысячным, что в градусной сетке соответствует углу 6°. Подписи к делениям нанесены с шагом в 500 тысячных.

На защитное стекло компаса нанесена директриса в виде яркой белой полосы, которая точно совмещена с нулевым направлением лимба. Магнитная стрелка компаса АК снабжена тормозом, который срабатывает автоматически при закрывании откидной предохранительной крышки.

Для более точного использования компаса совместно с топографической картой и прочерчивания направлений одна из сторон его основания имеет шкалу линейки с миллиметровыми делениями.

Важно! При работе с компасом следует всегда помнить, что сильные электромагнитные поля или близко расположенные металлические предметы отклоняют стрелку от правильного ее положения. Поэтому при определении направлений по компасу необходимо отходить на 40- 50 м от линий электропередач, железнодорожного полотна, боевых машин и других крупных металлических предметов.

Купить компас артиллерийский в нашем магазине Вы можете оформив заказ на сайте или позвонив по телефону.
