Фланець для отвору під лунку ЛОТОС 200 - З бортом - Комплект 3 штуки

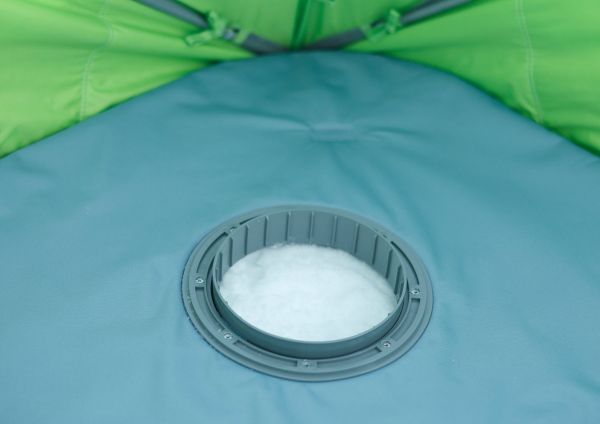

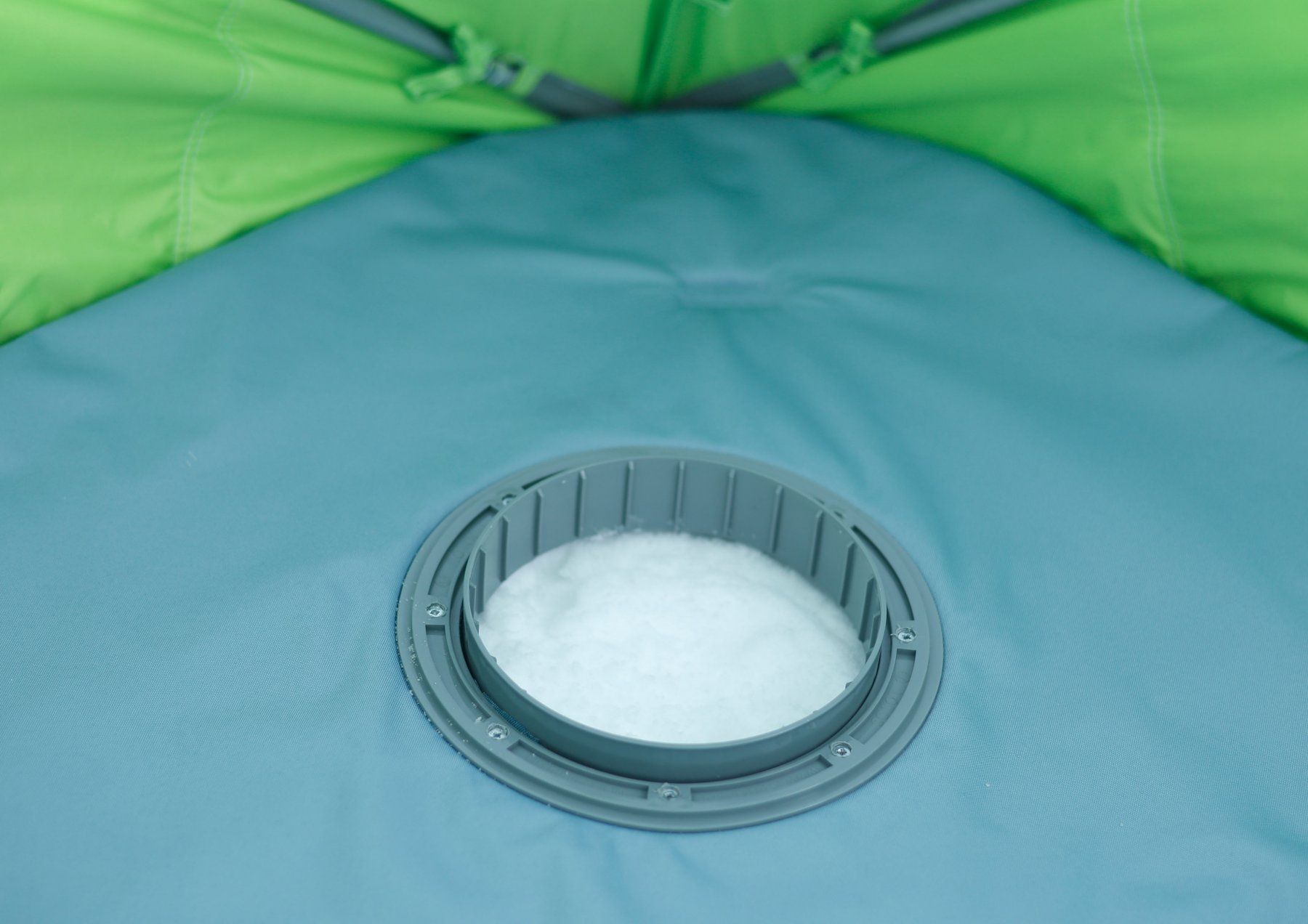

Фланець для отвору під лунку «ЛОТОС 200» - це запатентований пристрій для формування герметичного отвору в днищі намету, що використовується для зимового підлідного лову.
Фланець для отвору під лунку «ЛОТОС 200» може встановлюватися на різні типи підлог, як одношарових, так і утеплених багатошарових, виготовлених як з ПВХ, так і з тканини Оксфорд.

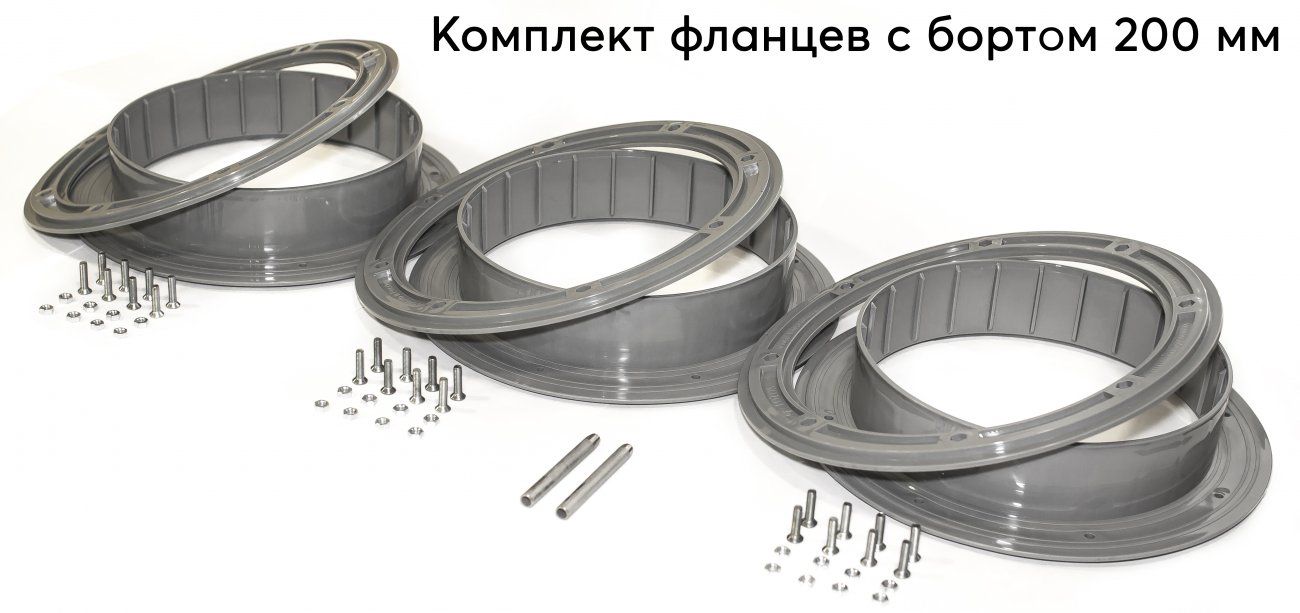

Пристрій утворює отвір під лунку круглої форми діаметром 200 мм і складається з двох частин: верхнього і нижнього фланця.

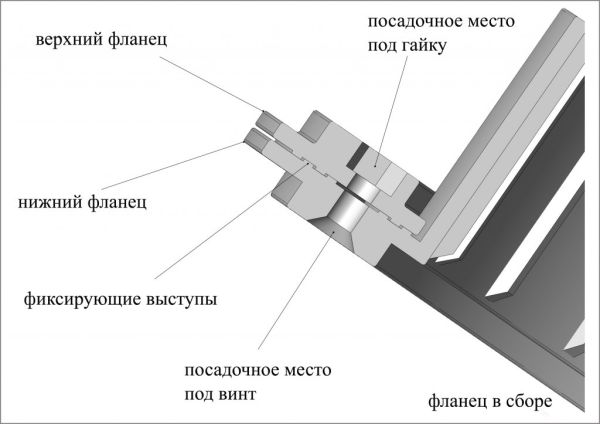

Фланці - два литих диска з морозостійкого поліпропілену із зустрічно змикаючимися плоскими поверхнями, на яких розташовані кільцеві виступи, що фіксують в зборі матеріал підлоги і надійно герметизують виріз під лунку. Нижній фланець має виступ, який утворює кільцевої бортик з ребрами жорсткості.
Фланці з'єднуються між собою роз'ємним гвинтовим з'єднанням М5, в якому посадочне місце під гвинт виконано у вигляді конуса для гвинта з потайною голівкою. Установка такого гвинта дозволяє герметизувати гвинтове з'єднання, бо нижня частина фланця на практиці може знаходитися на поверхні води.
Для монтажу пристрою в підлозі, в матеріалі підлоги вирізається отвір за формою устрою, фланці встановлюються в цей отвір і, з'єднуючись між собою, здавлюють матеріал по вирізаному краю отвору своїми зустрічно змикаючимися плоскими поверхнями. Високий ступінь стиснення країв матеріалу дозволяє надійно закріпити пристрій в цьому отворі і забезпечує надійну герметизацію зрізаного краю для матеріалу, що складається з декількох шарів (для багатошарової утепленої підлоги).
Завдяки простій конструкції з гвинтовим з'єднанням пристрій може бути встановлено в підлозі самим користувачем в домашніх умовах, при цьому користувач може самостійно вибирати місце розташування для отворів під лунки і їх кількість. Міцна конструкція фланців з ребрами жорсткості має високу надійність при експлуатації. Литий кільцевий бортик на нижньому фланці створює надійну перешкоду для затікання води з лунки на поверхню підлоги.
Інструкція по установці фланця:
- Розстелите підлогу на рівній поверхні тильною стороною вгору і визначте місце розташування отворів.
- На поверхні підлоги нанесіть розмітку внутрішнього кола і отворів під кріпильні гвинти, використовуючи як шаблон верхній фланець. Розмітка повинна бути чіткою і добре помітною.

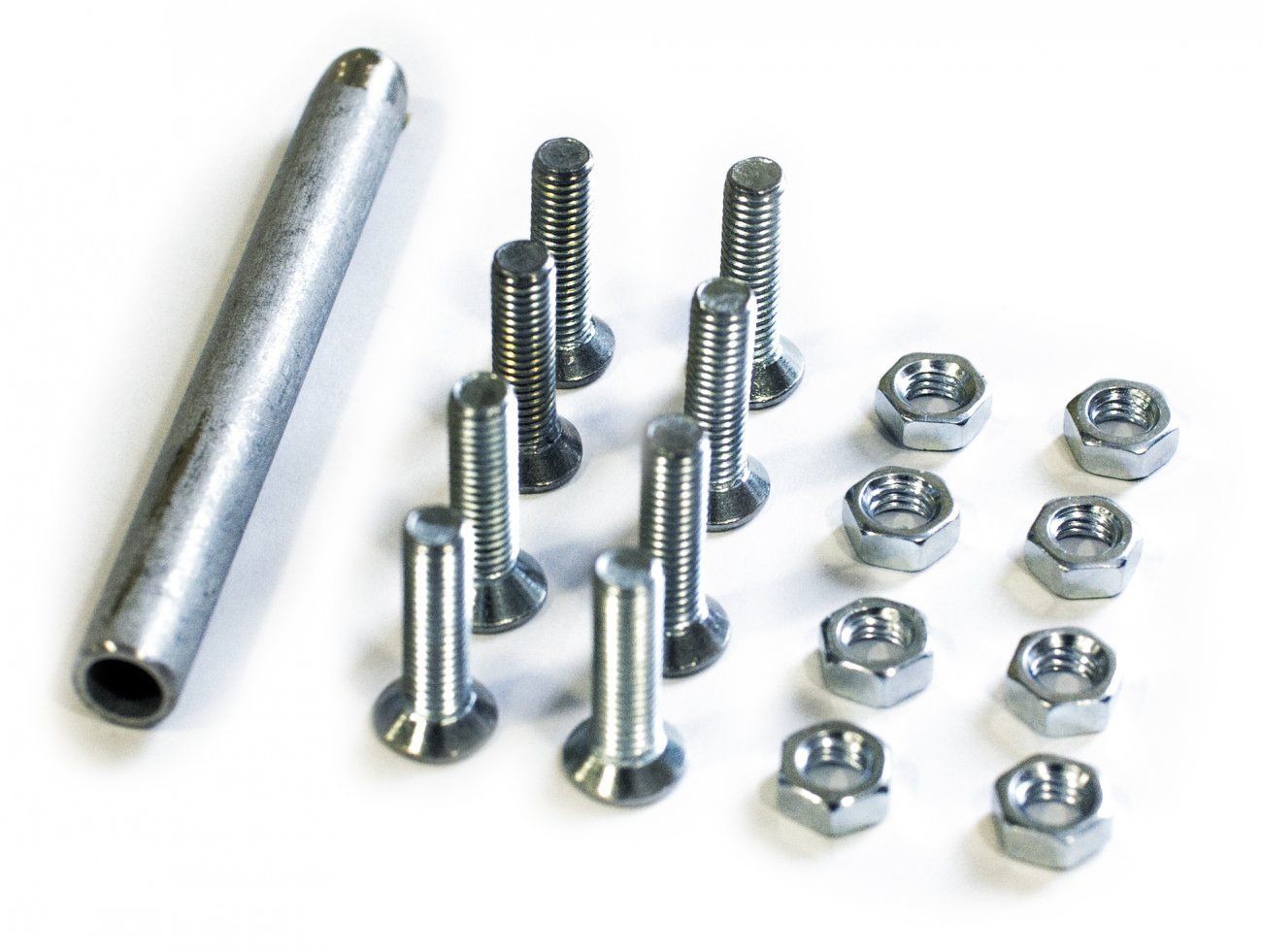

- Під нижню частину полотна підлоги підкладіть плоский лист фанери або щільного картону (оптимальний розмір 30х30 см) і, використовуючи трубку-пробійник, проріжте помічені отвори під всі вісім кріпильних гвинтів. Гострий край трубки-пробійника добре прорізає матеріал підлоги при її вертикальному натисканні і провертанні навколо своєї осі. Отвори під кріпильні гвинти повинні бути прорізані наскрізь в полотні підлоги і повинні мати круглу форму.
- Прикладіть заново шаблон (верхній фланець), поєднавши при цьому вже прорізані під кріпильні гвинти отвори в підлозі з отворами на шаблоні. Щільно притискаючи шаблон до поверхні підлоги, проріжте канцелярським ножем наскрізь внутрішню окружність в полотні підлоги.

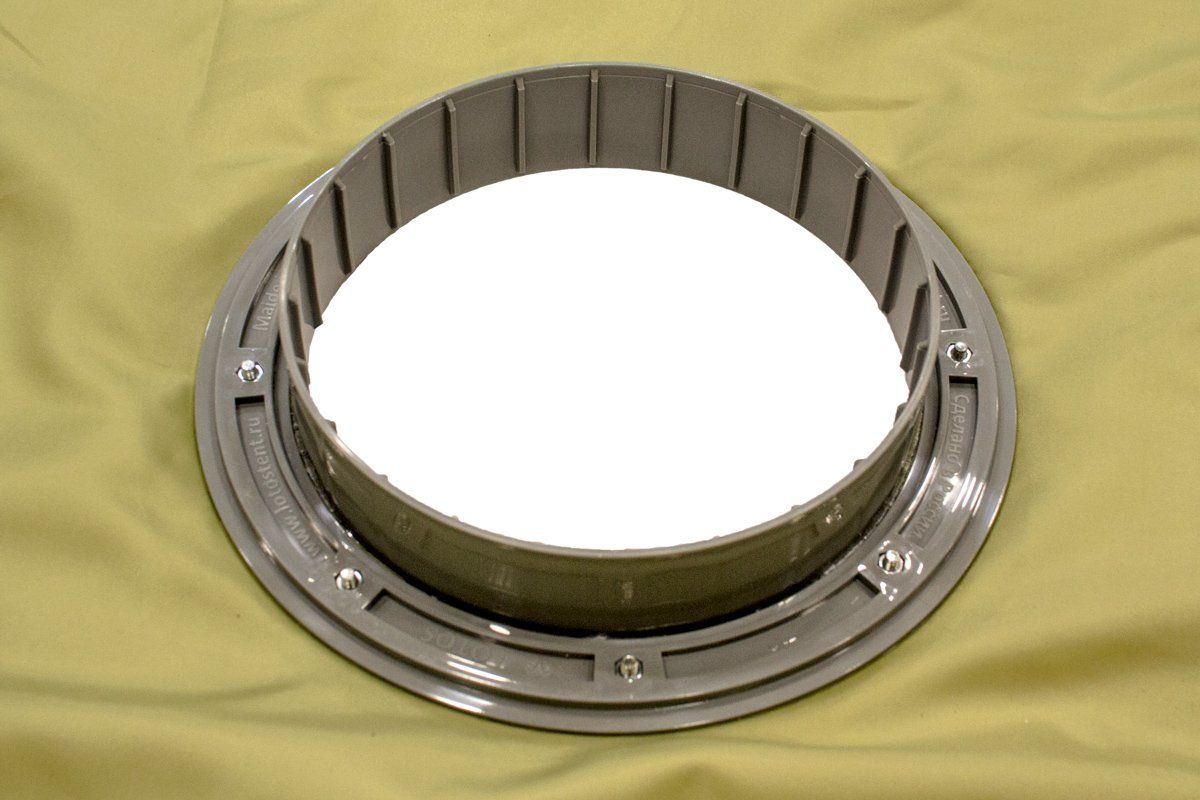

- У вирізаному отворі підлоги встановіть нижній фланець зверху, при цьому направляючи його бортиком вниз (тобто бортик повинен вставлятися всередині прорізаного в підлозі отвору), а верхній фланець встановіть знизу назустріч нижньому фланцю.
- Поєднайте отвори під кріпильні гвинти, розташовані на фланцях і в полотні підлоги. Для суміщення рекомендується використовувати направляючу (наприклад, шило або тонку викрутку).
- Закріпіть фланці між собою гвинтами з гайками. Гвинти повинні бути затягнуті з максимальним зусиллям.
